Manşon Ankrajı Nedir: Bağlantı Elemanı Türleri ve Uygulamaları

Yükleniciler ve mühendisler için doğru bağlantı çözümünü seçmek, proje bütünlüğü, zaman çizelgeleri ve bütçe açısından kritik öneme sahiptir. Genleşme ankrajları arasında, manşonlu ankrajlar beton, tuğla ve bloklardaki orta yoğunluklu uygulamalar için çok yönlü bir seçenek olmaya devam etmektedir. Bu kılavuz, şantiyenizde performansı en üst düzeye çıkaran kullanım durumları, montaj uygulamaları ve malzeme seçimleri hakkında ayrıntılı bir açıklama sunacaktır.

Manşon Çapası Nedir?

A kol demiri Sağlam taban malzemelerine güvenli bir tutuş sağlayan bir tür genleşme dübelidir. Genellikle braket, tabela, raf veya makine gibi eşyaları duvarlara sabitlemek için kullanılır.

Yapıştırıcı dübellerin aksine, bağlayıcı maddeler yerine mekanik genleşmeye dayanır. Bu sayede gerektiğinde takılıp çıkarılması daha kolaydır.

Manşonlu ankrajlar önceden monte edilmiş ve hemen kullanıma hazırdır, bu da montaj süresini kısaltmaya yardımcı olur. Çok yönlüdürler ve masif tuğla ve dökme beton dahil olmak üzere çeşitli malzemelerle çalışabilirler.

Bu ankrajlar genellikle güçlü ve çıkarılabilir bir ankrajın tercih edildiği orta yük uygulamaları için tercih edilir. Performansları, doğru delik boyutuna, doğru montaja ve taban malzemesinin sağlamlığına bağlıdır.

Manşon Çapaları Nasıl Çalışır?

Temel Bileşenler

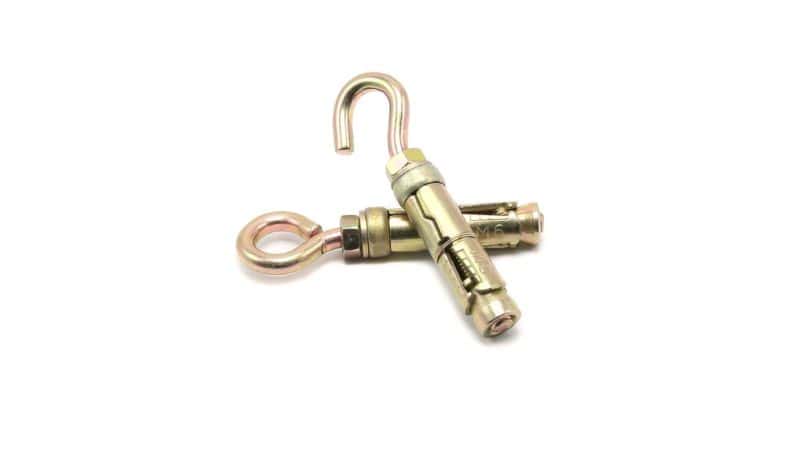

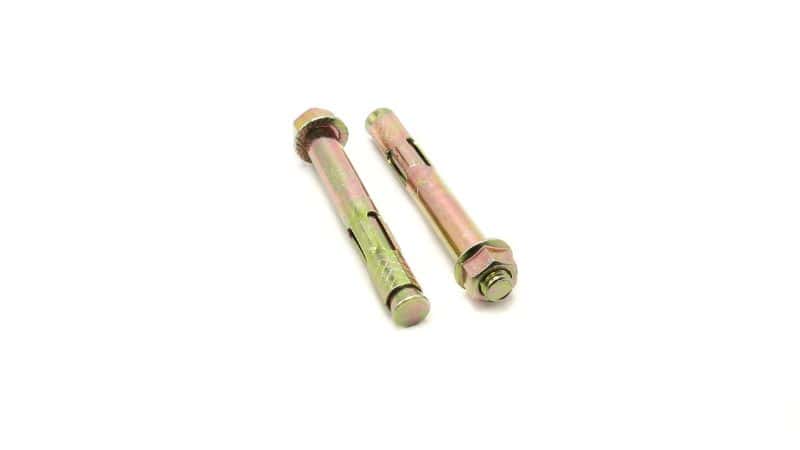

Standart bir manşon ankrajı dört ana parçadan oluşur:

The dişli cıvata merkezden geçer ve koni biçimli uç genişlemeyi yönlendiren şey.

The yıkayıcı ve fındık Üst kısımdaki parçalar, sıkmayı kontrol etmeye ve yüzey hasarını önlemeye yardımcı olur. Ankrajın güvenli bir şekilde tutunmasını ve çekme kuvvetlerine karşı koymasını sağlamak için her parçanın doğru şekilde çalışması gerekir.

Genişleme İlkesi

Bir kol demiri şu işlevi görür: genişleme çapası, önceden delinmiş bir deliğin içinde genişleyerek taban malzemesini kavradığı anlamına gelir. Ankraj, dişli bir saplama, bir dış manşon ve bir somun ve rondeladan oluşur.

Somun sıkıldığında, saplama manşondan yukarı doğru çekilir. Bu hareket, bir konik kama Alt kısımdaki itme kuvvetini dışarı doğru iterek manşonu deliğin duvarlarına doğru genişletir. Sürtünme ve basınç, güvenli bir mekanik kilit oluşturur.

Uygun delik boyutu ve derinliği kritik öneme sahiptir. Delik, ankraj gövdesiyle tam olarak aynı çapta olmalıdır (örneğin, 3/8 inçlik bir ankraj için 3/8 inçlik bir matkap ucu gerekir). Bu "musluk bağlantısı", manşonun delik duvarlarına maksimum temas ve basınç sağlayacak şekilde düzgün bir şekilde genişlemesini sağlar. Ayrıca, tam genişlemeye izin vermek ve kaymayı önlemek için delik toz veya kalıntılardan arındırılmış olmalıdır.

Bu genişleme prensibi, ankrajın delik boyutundaki ve yüzey dokusundaki küçük değişikliklere uyum sağlamasına olanak tanır ve bu da onu hem beton ve tuğla tesisler.

Masonlukta Gücü Elinde Tutmak

Manşonlu ankrajlar, tutma güçlerini duvar örgüsü taban malzemesi içindeki sürtünme ve sıkıştırmanın birleşimiyle kazanır. Manşon genişledikçe, kuvveti tek bir noktada yoğunlaştırmak yerine deliğin kenarları boyunca dağıtır.

Bu eşit dağılım, çatlama riskini en aza indirir beton veya tuğla yüksek yük kapasitesini korurken. Çapa direnir tansiyon (yüzeyden çekilerek) ve kırpmak Duvara monte veya tavan uygulamalarında yaygın olan (yanal) kuvvetler.

Tutma kapasitesi çeşitli faktörlere bağlıdır:

• Çapa boyutu ve malzemesi (çinko kaplamalı çelik, paslanmaz çelik, vb.)
• Gömme derinliği (genellikle çapa çapının 1,5 katı)
• Temel malzeme mukavemeti (Yoğun beton yumuşak tuğladan daha yüksek direnç sağlar)

Doğru şekilde kurulduğunda, beton manşon ankrajları Boyut ve koşullara bağlı olarak yaklaşık 200 ila 2.000 poundluk yükleri destekleyebilir.

Diğer Çapalarla Karşılaştırma

Diğer genleşme ankrajlarıyla karşılaştırıldığında, manşonlu ankrajlar farklı duvarcılık malzemelerinde daha fazla çok yönlülük sunar. beton, tuğlave engellemek, bazı çapalar ise—örneğin kama çapaları—katı betonla sınırlıdır.

Manşonlu ankrajlar, cıvatayı sökerek de sökülebilir, ancak deliğin tekrar kullanılmadan önce onarılması gerekebilir. Dengeli mukavemetleri ve uyarlanabilirlikleri, onları çeşitli duvarcılık koşullarında orta ve ağır hizmet tipi sabitleme için tercih edilen bir seçenek haline getirir.

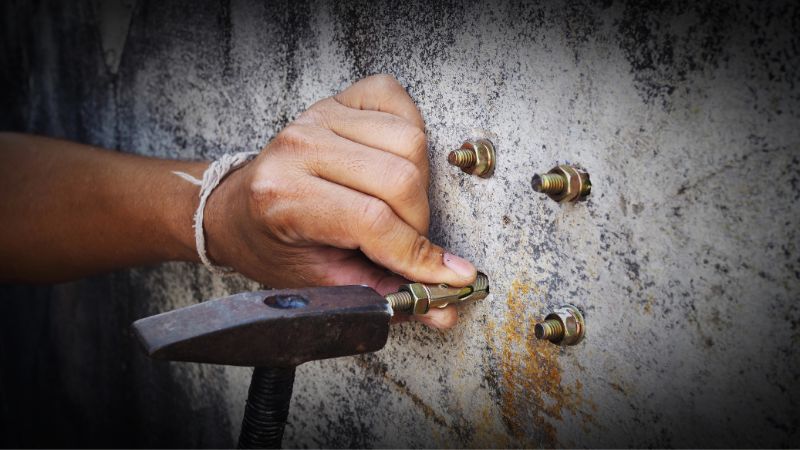

Betona Manşon Ankrajları Nasıl Takılır

Manşon Çapa Çeşitleri

Baş Stilleri

Üreticiler, aşağıdakiler de dahil olmak üzere çeşitli kafa stilleri sunmaktadır: altıgen, düz, meşe palamuduve yuvarlak. Her stil farklı bir amaca hizmet eder ve çapanın yüzeyde nasıl duracağını belirler.

• Altıgen başlı ankrajlar anahtarla kolayca sıkılabilir ve ağır hizmet uygulamalarında yaygındır.
• Düz başlı ankrajlar yüzeyle aynı hizada oturduğundan, pürüzsüz bir yüzey gerektiren armatürler için uygundur.
• Meşe palamudu başlı çapalar, dekoratif kubbe şeklindeki bir üst kısma sahiptir ve genellikle görünümün önemli olduğu yerlerde kullanılır.
• Yuvarlak başlı ankrajlar orta düzeyde tutma gücü sağlar ve genellikle daha hafif bağlantılarda kullanılır.

Başlık stili, gerekli montaj aletini ve ankrajın yük dağılımını da etkiler. Örneğin, altıgen başlık daha iyi tork kontrolü sağlarken, düz başlık kuvvetin yüzey boyunca eşit şekilde dağılmasına yardımcı olur.

Malzeme Varyasyonları

Manşon çapaları genellikle şu şekilde yapılır: çinko kaplı çelik, paslanmaz çelikveya sıcak daldırma galvanizli çelik. Malzeme seçimi ortama ve istenilen korozyon direncine bağlıdır.

• Çinko kaplamalı çelik çapalar, nemin sınırlı olduğu iç mekanlarda iyi çalışır.
• Paslanmaz çelik Çapalar paslanmaya karşı dayanıklıdır ve dış mekan veya deniz kullanımı için idealdir.
• Sıcak daldırma galvanizli Ankrajlar dış mekanlarda maliyet ve korozyon koruması arasında bir denge sağlar.

Malzeme seçimi, mukavemeti, dayanıklılığı ve maliyeti doğrudan etkiler. Paslanmaz çelik ankrajlar daha pahalı olabilir, ancak zorlu koşullarda daha uzun hizmet ömrü sunar.

Çapa çapı ayrıca malzemeye ve yük kapasitesine göre de değişir ve tipik olarak şu aralıktadır: 1/4 inç ila 3/4 inç. Daha büyük çaplar, ağır nesnelerin betona veya duvara sabitlenmesi için önemli olan daha yüksek çekme ve kesme mukavemeti sağlar.

Yük Kapasitesi ve Uygulama Hususları

Yük Gereksinimlerinin Belirlenmesi

Yük kapasitesi, bir ankrajın güvenli bir şekilde ne kadar ağırlık veya kuvveti destekleyebileceğini tanımlar. Aşağıdaki faktörlere bağlıdır: çapa çapı, gömme derinliği, ve basınç dayanımı Örneğin, 2000 PSI betona 1¼ inç gömülü 3/8 inçlik bir ankraj, güvenlik faktörleri uygulanmadan önce 1400 lbs'den fazla çekme dayanımına dayanabilir.

Mühendisler genellikle bir güvenlik faktörü uygularlar 4:1, Bu, nihai yükün yalnızca 25%'sinin çalışma yükü olarak kullanıldığı anlamına gelir. Bu pay, titreşim, dengesiz yükler veya montaj hatalarından kaynaklanan arızaları önler.

Kullanıcılar bir ankraj seçerken, statik ve dinamik kuvvetler de dahil olmak üzere uygulanan toplam yükü hesaplamalıdır. Ankrajın nominal kesme ve çekme değerleri, bu kuvvetlerin toplamını aşmalıdır. Birden fazla ankraj kullanmak, yükün dağıtılmasına ve her bir bağlantı elemanındaki stresin azaltılmasına yardımcı olabilir.

Temel Malzeme Uygunluğu

Kol ankrajları en iyi performansı şu şekilde gösterir: katı beton, ancak bunlar aynı zamanda şu şekilde de kullanılabilir: tuğla ve duvar bloğu Malzeme yoğun ve çatlaksız olduğunda. Ankraj, delinmiş deliğin duvarına doğru genişler, bu nedenle zayıf veya gözenekli malzemeler tutma mukavemetini azaltır.

Delinecek delik, ankrajın çapına uygun olmalı ve gömme derinliği, üreticinin minimum tavsiyesine uygun olmalıdır. Örneğin, ½ inçlik bir ankraj genellikle en az 1½ inç gömülme için güvenilir tutma gücü.

Ankrajları kenarlara yakın veya birbirine yakın yerleştirmekten kaçının. En az 10 çapa çapı çapalar arasında ve 5 çap Desteklenmeyen bir kenardan tam yük kapasitesinin korunmasına yardımcı olur.

İnşaatta Yaygın Kullanımlar

Manşonlu ankrajlar, inşaat ve yenileme projelerinde orta ağırlıktaki sabitlemeler için kullanılır. Aşağıdaki gibi eşyaları sabitlerler: korkuluklar, elektrik kutuları, parantezler, boru desteklerive hafif yapısal çerçeve betona veya duvara.

Yükleniciler, çok yönlülük gerektiğinde manşonlu ankrajları tercih ederler çünkü bu ankrajlar birden fazla temel malzemede çalışır. Bu ankrajlar, kama ankrajları veya epoksi ankrajlar gibi daha yüksek kapasiteli bağlantı elemanlarının tercih edildiği tavan veya can güvenliği uygulamaları için tasarlanmamıştır.

Kolay kurulumları ve güvenilir performansları, onları hem ticari hem de konut ortamlarında genel amaçlı ankrajlar için standart bir seçim haline getirir.

Sıkça Sorulan Sorular

Manşon ankrajı çıkarılıp tekrar kullanılabilir mi?

Ortadaki cıvata sökülüp çıkarılabilirken, genleşme manşonu genellikle tekrar kullanılamaz kabul edilir. Bazı durumlarda, somun hafifçe gevşetilip genleşme mekanizması geri çekilerek tüm ankraj (manşon ve cıvata) çıkarılabilir. Ancak, orijinal delik genellikle hasarlı veya genişlemiş olur ve genellikle yeniden montaj için daha büyük bir ankraj veya farklı bir sabitleme yöntemi gerektirir.

Manşonlu ankrajlar cüruf blok veya içi boş tuğla gibi içi boş taban malzemelerinde kullanılmaya uygun mudur?

Bu tür bir uygulama genellikle önerilmez. Manşonlu ankrajlar, manşonun genleşebilmesi için sağlam bir taban malzemesi gerektirir. İçi boş malzemelerde, manşon yeterli sürtünme oluşturmadan boşluğa doğru genişleyebilir ve bu da zayıf veya başarısız bir montaja yol açabilir. İçi boş duvarlar için, mafsallı cıvatalar veya içi boş duvar ankrajları gibi özel ankrajlar daha iyidir.

Manşonlu çapa yerine kama çapasını ne zaman tercih etmeliyim?

Özellikle yapısal ve havai uygulamalar için, katı betonda en yüksek yük kapasitesine sahip kama ankrajını seçin. Daha uzun bir uzunluk boyunca genişleyen manşon ankrajları, orta yük yükleri için daha uygundur ve kama ankrajının yoğun geriliminin çatlamaya neden olabileceği tuğla ve blok gibi farklı katı taban malzemelerinde daha fazla çok yönlülük sunar.
