Cıvata ve somunları sıkarken, kilit pulları ve Yaylı rondelalar Gevşemeyi önlemek için yaygın çözümler mevcuttur, ancak çok farklı şekillerde çalışırlar. Yanlış türü seçmek mekanik arızaya, titreşim kaynaklı gevşemeye veya hatta bileşenlerde hasara yol açabilir.
Peki, hangisini kullanmalısınız? Bu kılavuzda, kilitli rondelalar ve yaylı rondelalar arasındaki temel farkları ve uygulamanız için doğru olanı nasıl seçeceğinizi ayrıntılı olarak ele alacağız.

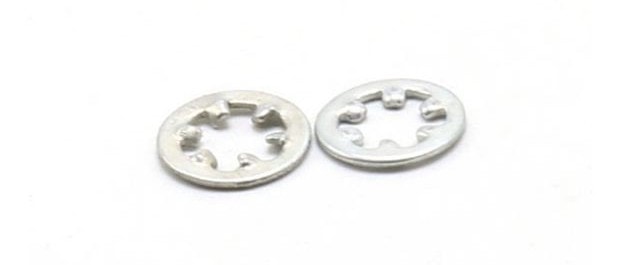

Kilit Rondelası Nedir?
A Kilit yıkayıcı Pul, cıvata ve somun gibi bağlantı elemanlarıyla kullanılan bir tür rondeladır. Başlıca görevi, bağlantı elemanının zamanla gevşemesini önlemektir.
Kilitleme rondelaları, bağlantı elemanına karşı gerilim veya sürtünme oluşturarak çalışır. Bu, titreşim veya hareket olsa bile somun veya cıvatanın yerinde kalmasını sağlar.
Birkaç vardır kilit rondelası çeşitleri. Bölünmüş kilit pulları Bunlar çok yaygındır. Yarık ve hafif bir bükülme ile halkaya benzerler. Cıvatayı sıktığınızda, bu rondelalar düzleşmeye çalışarak hem cıvataya hem de yüzeye baskı yaparlar. Diğer tipler, örneğin, konik yaylı rondelalar ve Belleville pullarıKoni veya sığ bir çanak şeklindedirler. Ek olarak şunları da eklerler: yay basıncı Bu da bağlantı elemanının sıkıca yerinde kalmasına yardımcı olur.
İşte hızlı bir karşılaştırma:
| Yıkayıcı Tipi | Shape | Ana kullanım |
|---|---|---|
| Bölünmüş kilit rondelası | Bölünmüş halka | Gevşemeyi önle |
| Konik yaylı rondela | Koni şeklinde | Yüksek yük, yaylı mekanizma |
| Dalga yıkayıcı | dalgalı yüzük | Hafif gerginlik |
| Kubbeli rondela | Kubbe şeklinde | Hizala veya yastıkla |
| Belleville yıkayıcı | Disk/yay | Ağır hizmet tipi gerilim |
Kilitli rondelaları her bağlantı için kullanmazsınız. Titreşim veya hareketin normal bir somun veya cıvatayı gevşetebileceği yerlerde en iyi sonucu verirler.

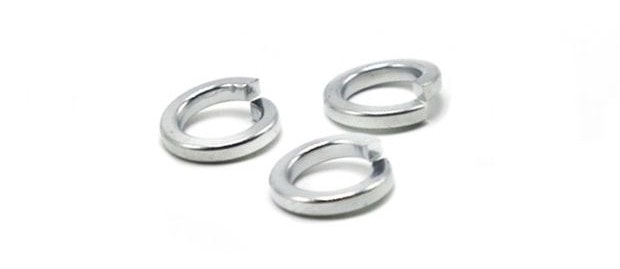

Yaylı rondela nedir?
Yaylı rondela, bir tür rondela olup, belirli bir basınç ve basınçtan kaynaklanan hasarı azaltmak için tasarlanmıştır. esnek yay kuvveti Vida veya cıvata gibi bir bağlantı elemanının altına yerleştirildiğinde, bağlantı elemanlarının sıkı kalmasını sağlamak ve titreşim veya hareketten kaynaklanan gevşeme riskini azaltmak için yaylı rondelalar kullanılır.
Yaylı rondelalar çeşitli şekillerde bulunur, bunlar arasında şunlar yer alır: bölünmüş kilit rondelaları (en yaygın tür), konik yaylı rondelalar (Belleville rondelaları olarak da adlandırılır), dalga yıkayıcılar, ve kubbe rondelalarıHer birinin şekli ve işlevi biraz farklıdır, ancak hepsi eklemdeki gerilimi korumaya yardımcı olur.
aksine düz pullarYükü yalnızca bir yüzeye dağıtan geleneksel bağlantı elemanlarının aksine, yaylı rondelalar yay benzeri bir etki yaratır. Bu yay etkisi, bağlantı elemanına karşı geri itme kuvveti uygulayarak, gerilim altında gevşeme olasılığını azaltır.
Yaylı rondelalara genellikle titreşim veya hareketin sık olduğu makinelerde, araçlarda ve yapılarda rastlarsınız. Özellikle bu koşullarda bağlantı elemanlarınızın güvenliğini sağlamak istiyorsanız, yaylı rondela iyi bir seçimdir.

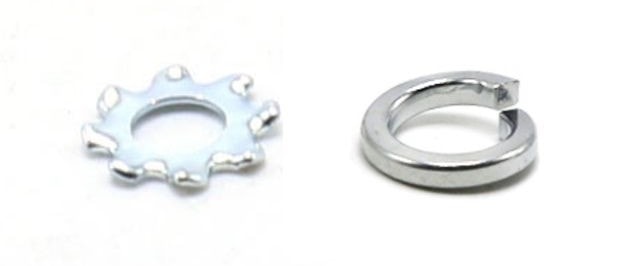

Kilitli rondelalar ve yaylı rondelalar: Aralarındaki fark nedir?
Kilitli rondelalar ve yaylı rondelalar, bağlantı elemanlarını güvenli bir şekilde tutmak için kullanılır, ancak çalışma şekilleri farklıdır. Her rondela türü, mekanik aksamlarda belirli kullanımlar, malzemeler ve koşullar için üretilmiştir.
fonksiyonlar
Kilit rondelaları Bu contalar, montaj titreşime veya harekete maruz kaldığında cıvataların veya somunların dönmesini, kaymasını veya gevşemesini önlemek için tasarlanmıştır. Şekilleri veya yüzey sürtünmeleri sayesinde yüzeylere tutunarak bağlantı elemanını yerinde tutarlar.
Yaylı rondelalarGenellikle bölünmüş veya dalgalı rondela olarak adlandırılan bu rondelalar, esas olarak birleşim yerinde sıkıştırma kuvvetini korumak için kullanılır. Gerilim ekler ve şoku veya titreşimi emer, böylece yük değişse bile montajın sıkı kalmasını sağlar.
Malzemeler
Bulacaksın kilit pulları Karbon çeliği, paslanmaz çelik ve bazen pirinç veya bakırdan yapılmıştır. Bu malzemeler özellik kazandırır. mukavemet ve aşınmaya karşı dirençBazı kilit rondelaları, dayanıklılık katmak için çinko veya diğer metallerle kaplanır. korozyon direnci.
Yaylı rondelalar genellikle yapılır yay çeliği Çünkü esneyebilir ve orijinal şekline geri dönebilir. Paslanmaz çelik ve fosfor bronz da özellikle zorlu ortamlarda korozyon direnci için yaygın olarak kullanılır.
Malzeme seçimi, nem, kimyasallar veya yüksek sıcaklık gibi durumlarda performansı etkiler. Doğru malzemeyi kullanmak, rondelanın gerçek dünya koşullarında hem bağlantı elemanını hem de montajı desteklemesini sağlar.
Başvurular
Kilit rondelaları Titreşimin cıvata veya somunların gevşemesine neden olabileceği montajlarda kullanılırlar. Otomotiv motorlarında, elektrik panolarında ve ağır makinelerde bunlara rastlayabilirsiniz. Bunlar, bir şeye ihtiyaç duyduğunuzda tercih edilir. güvenli bağlantı Eklem sallansa veya hareket etse bile nadiren gevşeyen bir yapı.
Yaylı rondelalar genellikle şu uygulamalarda kullanılır: dinamik yüklerYaylı rondelalar, hareketli makinelerde, ev aletlerinde veya elektronik cihazlarda olduğu gibi, sıkıştırma kuvvetinin sabit kalmasına yardımcı olur. Ayrıca, zamanla eklemlerin sıkışabileceği veya oturabileceği yerlerde de iyi performans gösterirler ve bu da onları şok emilimi gerektiren ortamlarda faydalı kılar.
Ana riskin titreşimden kaynaklanan gevşeme mi yoksa değişen yüklerden kaynaklanan sıkıştırma kuvveti kaybı mı olduğuna bağlı olarak farklı tipte rondelalar kullanılır. Hangi rondelanın en iyi olduğuna uygulama karar verir.
Sınırlamalar
Kilit rondelaları Yüksek titreşimli veya yük kaydırmalı ortamlarda gevşemeyi her zaman önlemezler. Zamanla, rondelanın veya yüzeylerin aşınması veya hasar görmesi kilitleme etkilerini azaltabilir. Ayrıca yumuşak malzemelere saplanarak hasara neden olabilirler.
Yaylı rondelalar Yaylı rondelaların absorbe edebilecekleri kuvvet veya hareket miktarı sınırlıdır. Eğer montaj çok güçlü titreşimlere veya yük değişikliklerine maruz kalırsa, tek başına bir yaylı rondela bağlantıyı güvenli bir şekilde tutamayabilir. Tekrarlanan sıkıştırma da zamanla yay etkisini aşındırabilir.
Her iki tip de doğru yüzeyler, bağlantı elemanları ve kuvvet miktarlarıyla kullanılmalıdır. Yanlış rondela kullanımı veya yanlış montaj, gevşemeyi veya sıkıştırma kuvvetinin kaybını önleyemeyebilir. Doğru tasarım ve malzeme seçimleri bu riskleri azaltır.
Kilitli rondela ve yaylı rondela arasında seçim yapmak
Kilitli rondela ve yaylı rondela arasında seçim yaparken, projenizin özel ihtiyaçlarını göz önünde bulundurun. Her rondela türü belirli durumlarda en iyi sonucu verir.
- Değerlendirin titreşim ve hareket faktörleriKilitli rondelalar, somun ve cıvataların titreşim veya tork nedeniyle gevşemesini önlemek için tasarlanmıştır. Yaylı rondelalar ise yükü dağıtmaya ve şoku emmeye yardımcı olur. Montajınız çok fazla titreşime maruz kalacaksa, kilitli rondelalar güvenli bir seçimdir. Hafif kaymaların olduğu uygulamalar için ise yaylı rondelalar tercih edilir.
- Düşünmek montaj ve demontajEğer parçaları sık sık söküp takmanız gerekiyorsa, yaylı rondelalar daha tekrar kullanılabilir olma eğilimindedir. Kilitli rondelalar kullanımdan sonra deforme olabilir, bu da onları tekrarlanan kurulumlar için daha az uygun hale getirir.
- Alan kısıtlamaları Ayrıca önemlidir. Yaylı rondelalar, dar yerler için genellikle daha iyidir çünkü... kompakt tasarımEğer sınırlı alana sahip bir yerde çalışıyorsanız, yaylı rondela tercih edin.
| Yıkayıcı Tipi | Anahtar Kullanım Alanları | Ortak Sektörler | Yük dağılımı | Reus yeteneği | Gerekli Alan |
|---|---|---|---|---|---|
| Kilit yıkayıcı | Gevşetmeyi bırakın | Otomotiv, ağır sanayi | ılımlı | Bazen | Düzenli |
| Bahar Yıkama | Şoku em, yükü dağıt | Havacılık ve uzay, makine | Yüksek | sık sık | Kompakt |
Sıkça Sorulan Sorular
Kilitli rondela mı yoksa yaylı rondela mı daha çok kullanılır?
Şok veya titreşimi emmeye yardımcı olan gerilimi korumanız gerektiğinde yaylı rondela seçin. Somun ve cıvataların tekrarlanan gerilme veya dönme altında gevşemesini önlemek için kilitli rondela kullanın. Seçim, asıl sorunun titreşim mi yoksa bağlantı elemanı hareketi mi olduğuna bağlıdır.
Yaylı rondelalar, düz rondelalardan nasıl farklı çalışır?
Yaylı rondelalar gerilim ve esneklik sağlayarak hareket veya titreşimi absorbe ederler. Düz rondelalar ise bağlantı elemanının yükünü dağıtır ancak gevşemeyi önlemez veya gerilim eklemez. Hareketli parçalarda güvenlik için yaylı rondelalar, yüzeyleri korumak için ise düz rondelalar kullanılır. kuvvet dağıtımı.
Kilit rondelalarının çeşitli türleri ve kullanım alanları nelerdir?
Kilitleme rondelaları, sürtünme veya sıkıştırma etkisiyle cıvataların gevşemesini önler. Yaygın türleri arasında genel kullanım için yarık rondelalar, yumuşak malzemeler için dişli rondelalar, ağır yükler için Belleville rondelalar ve dar alanlar için dalgalı rondelalar bulunur.
Yaylı rondela kullanmanın avantajları ve olası dezavantajları nelerdir?
Yaylı rondelalar, aksamların sıkı kalmasına ve titreşimlerin emilmesinde yardımcı olur. Hareketli parçaların bulunduğu uygulamalar için idealdirler. Olumsuz yanı ise, zamanla düzleşmeleri durumunda etkilerini kaybedebilmeleri ve çok yumuşak malzemelerde iyi çalışmayabilmeleridir.
Kilit somunları, etkinlik açısından yaylı rondelalarla nasıl karşılaştırılır?
Kilit somunları sağlar güçlü direnç Gevşemeye karşı dayanıklıdırlar ve genellikle yüksek titreşim veya hareket olan durumlarda daha güvenilirdirler. Yaylı rondelalar orta derecede direnç sunar ve takılması ve çıkarılması daha kolaydır. Kritik veya yüksek titreşimli aksamlar için genellikle kilit somunları daha iyi bir seçimdir.
