Cea mai bună piuliță fluture din oțel inoxidabil

Name: Oțel inoxidabil Wing Nut
SKU: 10281
Availability: InStock

Oțel inoxidabil Wing Nut

Fabricat din oțel inoxidabil durabil, rezistent la coroziune.
Design în formă de aripă pentru strângere manuală ușoară.
Potrivit pentru utilizare în interior și exterior.
Aplicabil pe scară largă în diverse industrii.
Disponibil în mai multe dimensiuni.

Categorie: Nuci

MOQ: 10000 bucăți

Contactați-ne

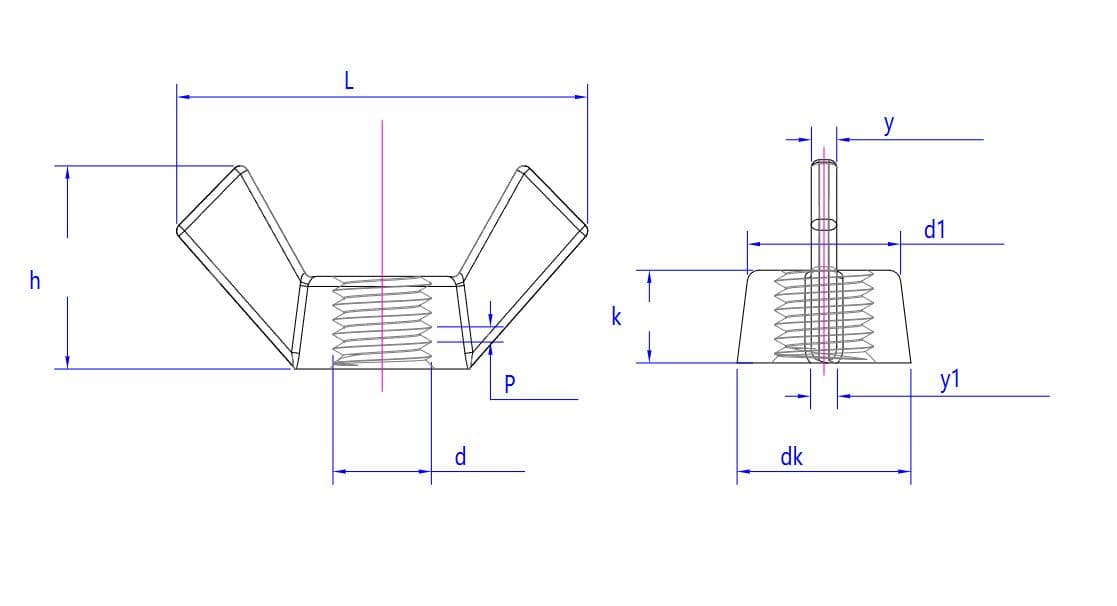

Desen tehnic pentru piulița fluture din oțel inoxidabil DIN315, cu dimensiuni etichetate și vederi frontale/laterale.

(mm)	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk min	6.5	6.5	8	10	13	16	20	20	27	27	27
d1	4	4	6	7	10	12	16	22	22	22	22
L max	18.5	18.5	22.5	28.5	33	38	50	70	70	70	70
L min	15.5	15.5	19.5	25.5	29	34	46	66	66	66	66
h max	10.5	10.5	12.5	14.5	17.5	19.5	24.5	37	37	37	37
h min	7.5	7.5	9.5	11.5	14.5	16.5	21.5	33	33	33	33
k min	3	3	3.5	4	4.5	5.5	7	8	8	8	8
y max	3	3	3.5	4	4.5	5.5	7	8	8	8	8
y1 maxim	4	4	4.5	5	5.5	6.5	8	9	9	9	9

Piulița fluture din oțel inoxidabil este o componentă de fixare ideală, concepută pentru conexiuni sigure și fiabile în diverse industrii. Construită din oțel inoxidabil premium, combină rezistența, rezistența la coroziune și manevrarea ușor de utilizat, fiind perfectă pentru aplicații care necesită durabilitate și ușurință în instalare.

Caracteristici cheie:

Fabricat din oțel inoxidabil de înaltă calitate pentru a asigura longevitatea și rezistența la coroziune
Designul cu aripi permite strângerea și slăbirea manuală ușoară, fără unelte
Potrivit atât pentru medii interioare, cât și exterioare, inclusiv în condiții dure sau corozive
Aplicabil pe scară largă în proiecte electrice, mecanice, de instalații sanitare și de construcții
Oferă o fixare sigură cu o gamă largă de dimensiuni pentru a se potrivi diferitelor nevoi de fixare

Specificatii:

Dimensiunile filetului variază de la M3 la M20
P (pasul) variază de la 0,5 mm la 2,5 mm în funcție de dimensiune
Diametrul minim al mânerului (dk min) de la 6,5 mm la 27 mm
Diametrul interior (d1) variază de la 4 mm la 22 mm
Lungime totală maximă (L max) de la 18,5 mm la 70 mm
Lungime totală minimă (L min) de la 15,5 mm la 66 mm
Înălțime maximă (h max) de la 7,5 mm la 37 mm
Înălțime minimă (h min) de la 7,5 mm la 33 mm
Grosimea minimă a prinderii (k min) de la 3 mm la 8 mm
Dimensiunea maximă y (y max) de la 3 mm la 8 mm
Dimensiunea maximă y1 (y1 max) de la 4 mm la 9 mm

Piulița fluture din oțel inoxidabil este o soluție de fixare fiabilă și versatilă, potrivită pentru o gamă largă de aplicații industriale, exterioare și mecanice. Cu o varietate de dimensiuni și specificații robuste, oferă o opțiune de fixare sigură și durabilă pentru a satisface eficient cerințele proiectului dumneavoastră.
