Șaibă cu arc ondulat pentru fixare în sisteme de vibrații

$0.01

Conceput pentru suportarea vibrațiilor și a încărcării dinamice.
Oferă o distribuție uniformă a forței și a stresului.
Ajută la reducerea zgomotului și a uzurii ansamblurilor.
Potrivit pentru diverse aplicații industriale de fixare.
Disponibil în diverse dimensiuni și dimensiuni pentru a satisface diferite nevoi.

Categorie: Șaibe

Descriere

Descriere

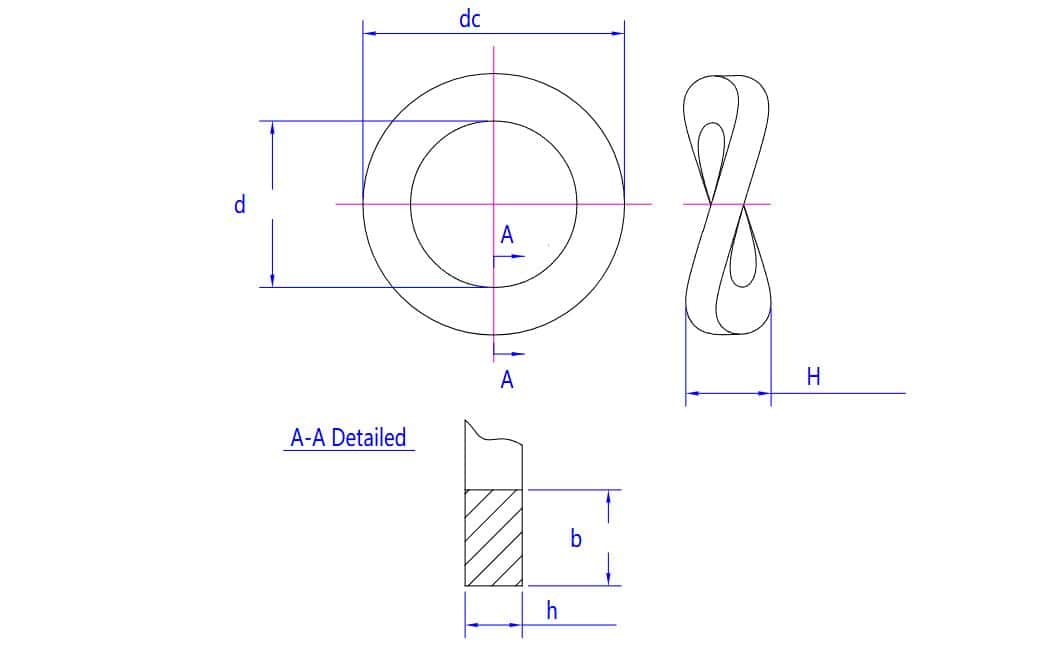

(mm)	Φ2	Φ2.5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ7	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d min	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15	17	19	21	23	25
curent continuu	4.5	5	6	6.5	9	10	12	14	17	21	24	28	30	34	36	40	44
h	0.3	0.3	0.4	0.5	0.5	0.5	0.6	0.8	0.8	1	1.2	1.5	1.5	1.5	1.6	1.8	1.8
b max	1.15	1.15	1.4	1.4	2.35	2.35	2.8	3.3	4.3	5.25	5.5	6.5	6.5	7.5	7.5	8.5	9.5
H min	0.7	0.9	1.1	1.1	1.2	1.5	2	2	2.45	2.85	3.35	3.9	4.5	4.5	5.1	5.1	6.5
H max	0.9	1.1	1.3	1.3	1.4	1.7	2.2	2.2	2.75	3.15	3.65	4.3	5.1	5.1	5.9	5.9	7.5

Șaiba cu arc ondulat este o componentă esențială concepută pentru fixarea în sistemele de vibrații. Oferă tensiune și stabilitate fiabile, fiind ideală pentru aplicații care necesită suport rezistent și amortizare a vibrațiilor.

Caracteristici cheie:

Special conceput pentru a face față vibrațiilor și sarcinilor dinamice
Oferă o distribuție uniformă a forței și a stresului
Ajută la reducerea zgomotului și a uzurii în ansamblurile mecanice
Potrivit pentru o varietate de nevoi de fixare industrială

Specificatii:

Diametru (mm): Variază de la Φ2 la Φ24, cu diametre interioare minime specifice
Grosime (h): Variază între 0,3 mm și 1,8 mm în funcție de dimensiune
Lățime maximă (b max): De la 1,15 mm până la 9,5 mm
Înălțime liberă (H min/max): De la 0,7 mm la 7,5 mm, în funcție de dimensiune
Diametru interior (dc): Variază de la 4,5 mm la 44 mm
Diametru minim adecvat (d min): De la 2,2 mm la 25 mm

Distribuitorii se pot baza pe această șaibă cu arc ondulat versatilă pentru a îmbunătăți rezistența la vibrații și a asigura o fixare sigură în diverse sisteme mecanice. Specificațiile sale robuste o fac potrivită pentru numeroase aplicații industriale care necesită o gestionare durabilă și fiabilă a vibrațiilor.
