Porcas de rosca fina sextavadas com ranhura e furo passante

Name: Porcas de rosca fina sextavadas com inserção de ranhura e furo passante
SKU: 10269
Availability: InStock

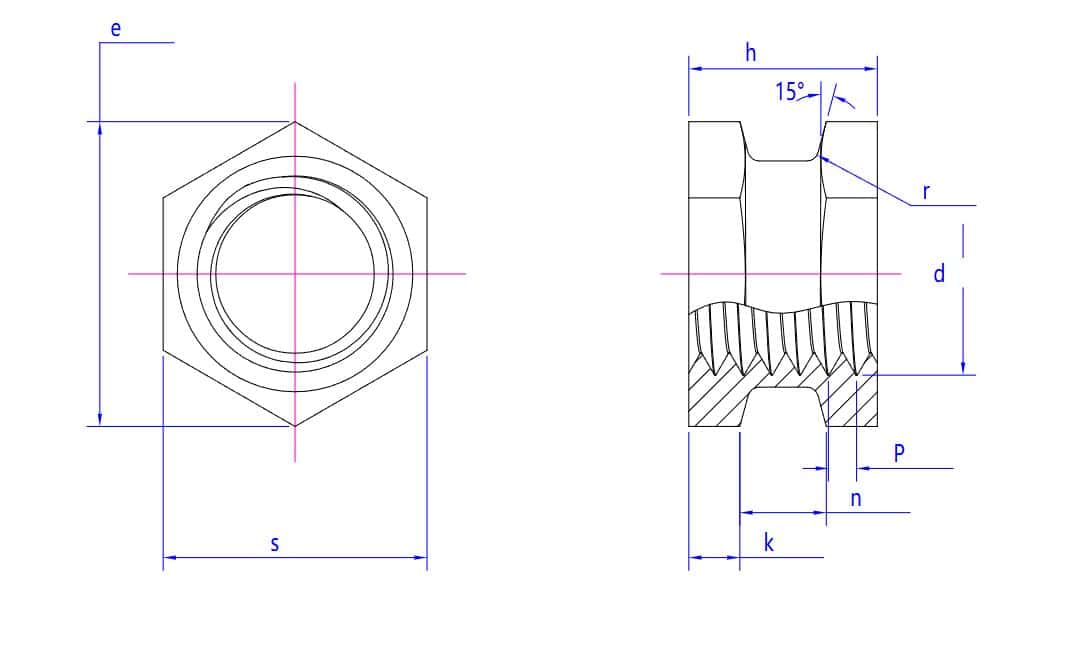

Desenho técnico de porcas de rosca fina não padronizadas com seção lateral, dimensões principais rotuladas e detalhes de projeto em ângulo de 15°.

(milímetros)	M3	M3.5	M4	M5	M6	M8	M10	M12
P	0.5	0.6	0.7	0.8	1	1.25	1.5	1.75
o	0.9	1	1.2	1.6	1.8	2	3	3.5
n	1.2	1.4	1.4	1.8	2.4	4	4	5
e	5.8	6.1	6.9	8.1	10.4	12.7	16.2	21.9
h máx.	3	3.5	4	5	6	8	10	12
h min	2.9	3.38	3.88	4.88	5.88	7.85	9.85	11.82
r	0.3	0.3	0.4	0.6	0.6	0.6	0.6	0.6
e	5	5.5	6	7	9	11	14	19

As Porcas Rosqueadas Finas com Furo Passante e Ranhura Hexagonal são fixadores de alta precisão, projetados para uma montagem segura e confiável em diversas aplicações. Reconhecidas por sua durabilidade e padrões rigorosos, essas porcas são ideais para necessidades industriais e de manufatura.

Principais características:

Design de furo passante hexagonal para fácil instalação e aperto
Incorpora uma ranhura para maior aderência e estabilidade
Adequado para aplicações de rosca fina, garantindo fixação precisa
Disponível em vários tamanhos de spline para corresponder a diferentes especificações

Especificações:

Os tamanhos das roscas variam de M3 a M12 (mm)
Passo (P): 0,5 a 1,75 mm dependendo do tamanho
Largura da junta (k): de 0,9 a 3,5 mm
Altura da porca (n): varia de 1,2 a 5 mm
Comprimento efetivo (e): 5,8 a 21,9 mm
Altura máxima (h máx.): 3 a 12 mm
Altura mínima (h min): 2,9 a 11,82 mm
Raio da ranhura (r): 0,3 a 0,6 mm
Dimensão S: 5 a 19 mm

Estas porcas de rosca fina oferecem dimensões precisas e características robustas, adequadas para necessidades de fixação exigentes. Sua ampla gama de tamanhos e elementos de design aprimorados garantem um desempenho confiável para distribuidores que buscam porcas sextavadas passantes com ranhuras de alta qualidade.
