Śruba z łbem kwadratowym i dużą główką

Name: Śruba z łbem kwadratowym i dużą główką
SKU: 10196
Availability: InStock

Solidne zapięcie z dużym łbem i kwadratową szyjką.
Pewne dopasowanie i brak możliwości obrotu dzięki kwadratowej szyjce.
Dostępne w rozmiarach od M5 do M20 do różnych zastosowań.
Nadają się do dużych obciążeń i wymagają solidnego mocowania.
Precyzyjne specyfikacje gwarantują niezawodność w wymagających warunkach.

Minimalne zamówienie: 10000 szt.

Kontakt

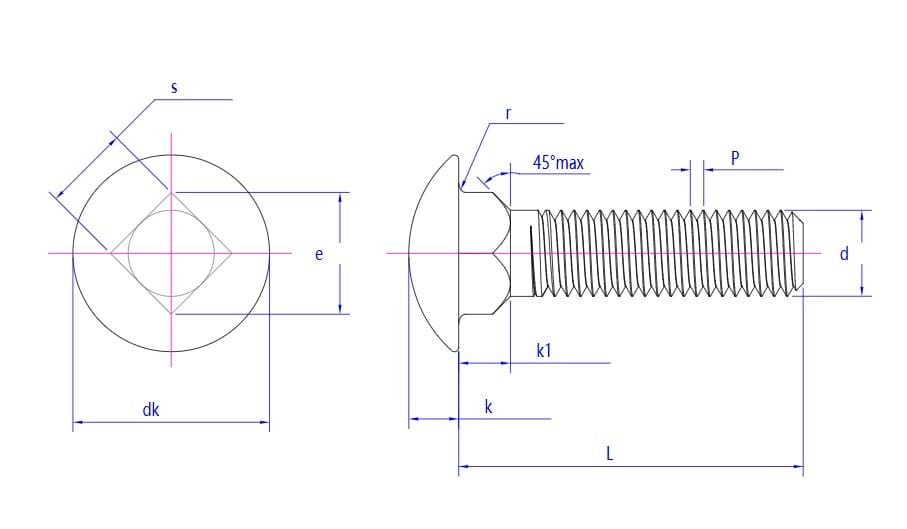

Rysunek techniczny śruby podsadzkowej z łbem dużym DIN603, widoki z boku/góry z podaną szerokością łba, długością gwintu i średnicą.

(mm)	M5	M6	M8	M10	M12	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2.5
maks.	13	16	20	24	30	38	46
min.	11.9	14.9	18.7	22.7	28.7	36.4	44.4
e-min	5.9	7.2	9.6	12.2	14.7	19.9	24.9
k1 maks.	4.1	4.6	5.6	6.6	8.8	12.9	15.9
k1 min	2.9	3.4	4.4	5.4	7.2	11.1	14.1
k-maks	3.1	3.6	4.8	5.8	6.8	8.9	10.9
tys. minut	2.5	3	4	5	6	8	10
r maks.	0.4	0.5	0.8	1.2	1.2	1.4	1.6
s max	5.48	6.48	8.58	10.58	12.7	16.7	20.84
s min	4.52	5.52	7.42	9.42	11.3	15.3	19.16

Śruba z dużą łbem kwadratowym i szyjką kwadratową to niezawodne rozwiązanie mocujące przeznaczone do ciężkich zastosowań. Posiada solidną dużą główkę i kwadratową szyjkę, zapewniając bezpieczne mocowanie i łatwą instalację.

Najważniejsze cechy:

Zaprojektowana specjalnie jako śruba z dużą główką, zapewniająca solidne mocowanie
Posiada kwadratową szyjkę, która zapobiega obracaniu się i zapewnia bezpieczne dopasowanie
Dostępne w różnych rozmiarach metrycznych od M5 do M20
Nadaje się do zastosowań wymagających dużej nośności i bezpiecznego mocowania

Dane techniczne:

Rozmiary gwintów wahają się od M5 (skok 0,8 mm) do M20 (skok 2,5 mm)
Maksymalna średnica (dk max): 13 mm do 46 mm w zależności od rozmiaru
Minimalna średnica (dk min): 11,9 mm do 44,4 mm
Minimalna długość zaangażowania gwintu (e min): 5,9 mm do 24,9 mm
Maksymalna wysokość główki (k1 max): 4,1 mm do 15,9 mm
Minimalna wysokość główki (k1 min): 2,9 mm do 14,1 mm
Maksymalna średnica główki (k max): 3,1 mm do 10,9 mm
Minimalna średnica główki (k min): 2,5 mm do 10 mm
Maksymalny promień zaokrąglenia (r max): 0,4 mm do 1,6 mm
Maksymalna długość trzonka (s max): 5,48 mm do 20,84 mm
Minimalna długość trzonka (s min): 4,52 mm do 19,16 mm

Śruba z dużą główką oferuje niezawodne rozwiązanie mocujące w różnych rozmiarach, aby sprostać różnym potrzebom przemysłowym. Jej kwadratowa szyjka zapewnia stabilność i bezpieczne mocowanie, dzięki czemu idealnie nadaje się do ciężkich zastosowań wymagających dużej wytrzymałości na obciążenia.
