ステンレス製ソケットボタンネジ

$0.01

  • 耐腐食性と耐久性に優れた高級ステンレス鋼製
  • 正確な寸法の複数のメートルサイズ(M3からM10)で利用可能
  • 機械、電子機器、産業用途に適しています
カテゴリー:

説明

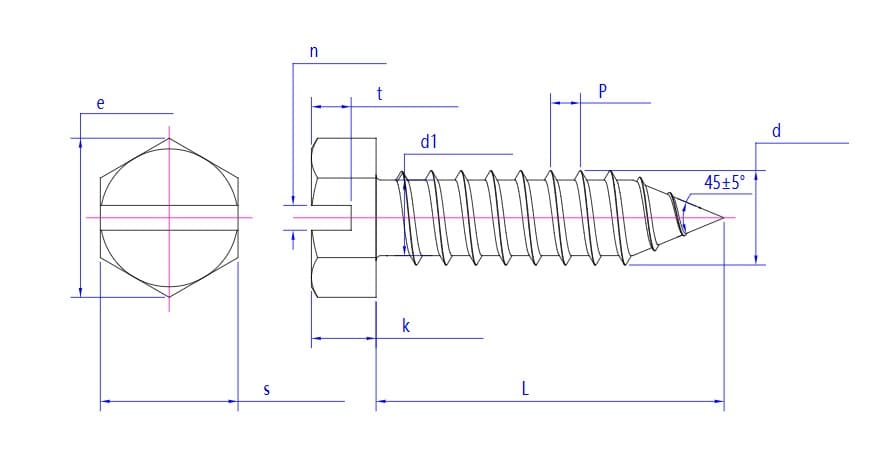

スロットドライブ六角頭木ネジの図には、ヘッドの幅、長さ、ネジピッチ、角度がラベル付けされており、正確な選択に最適です。

(ミリメートル) M3 M4 M5 M6 M8 M10
0.5 0.7 0.8 1 1.25 1.5
ダークマックス 5.5 7 8.5 10 13 16
DK分 5.32 6.78 8.28 9.78 12.73 15.73
2.873 3.443 4.583 5.723 6.863 9.149
k 最大 3 4 5 6 8 10
キロ分 2.86 3.82 4.82 5.67 7.64 9.64
最大 2.58 3.08 4.095 5.14 6.14 8.175
秒分 2.52 3.02 4.02 5.02 6.02 8.025
t 分 1.3 2 2.5 3 4 5
d2分 2.75 3.6 4.55 5.5 7.4 9.3
d2マックス 2.85 3.72 4.67 5.62 7.55 9.52
直流最大 6 8 9 11 15 18
直流最小 5.7 7.64 8.64 10.57 14.57 17.57
h1 最大 0.65 0.85 1.06 1.68 1.68 2.09
時間1分 0.55 0.75 0.94 1.52 1.52 1.91
d1 最大 2.83 3.78 4.75 5.71 7.64 9.59
d1分 2.69 3.6 4.45 5.41 7.28 9.23
時間 分 0.7 1 1.2 1.5 1.9 2.35
h 最大 0.9 1.2 1.4 1.7 2.1 2.65
b1分 1.1 1.4 1.9 2.35 2.85 3.3
b1マックス 1.3 1.6 2.1 2.65 3.15 3.7
H最大値 2 2.75 3.25 4 5 6.25
H分 1.6 2.2 2.6 3.2 4 5



様々な用途で信頼性の高い締結ソリューションを実現するよう設計された、高品質のステンレス製ソケットボタンねじをご覧ください。幅広いサイズと仕様を取り揃えた、耐久性と耐腐食性に優れたファスナーをお探しのディストリビューターに最適です。

主な特徴:

  • 耐腐食性と長寿命性を備えた高級ステンレス鋼製
  • 複数のメートル法サイズ(M3、M4、M5、M6、M8、M10)をご用意
  • 最適なフィット感とパフォーマンスを確保するために正確な寸法で設計されています
  • 機械、電子機器、産業組立に適しています
  • 一貫した品質と互換性を実現する標準化された仕様

仕様:

  • メートルサイズ(mm):M3、M4、M5、M6、M8、M10
  • ねじピッチ(P):0.5、0.7、0.8、1、1.25、1.5
  • ヘッド径(dk最大/最小): 5.5~5.32、7~6.78、8.5~8.28、10~9.78、13~12.73、16~15.73
  • 有効長(e min):2.873~9.149
  • 頭高(h1 最大/最小): 0.65~0.55、0.85~0.75、1.06~0.94、1.68~1.52、1.68~1.52、2.09~1.91
  • 穴径(d2最大/最小):2.85~2.75、3.72~3.6、4.67~4.55、5.62~5.5、7.55~7.4、9.52~9.3
  • 全高(H最大/最小): 2.75~1.6、3.25~2.6、4~3.2、5~4、6.25~5

当社のステンレス製ソケットボタンねじは、耐久性、精度、汎用性を兼ね備えており、高性能な締結ソリューションを求める販売店にとって理想的な選択肢です。様々な産業・商業用途において、確実な組み立てと長期的な性能を保証します。
