Βίδες με αυλακώσεις

Name: Κοχλιωτές βίδες με εγκοπή κωνικής αιχμής
SKU: 10106
Availability: InStock

Κοχλιωτές βίδες με εγκοπή κωνικής αιχμής

Οι κωνικές βίδες με αυλακώσεις είναι ένας συνδετήρας χωρίς κεφαλή που χρησιμοποιείται για τη στερέωση τροχαλιών και γραναζιών σε άξονες χωρίς την ανάγκη παξιμαδιού.

MOQ: 10000 τεμάχια

Επικοινωνήστε μαζί μας

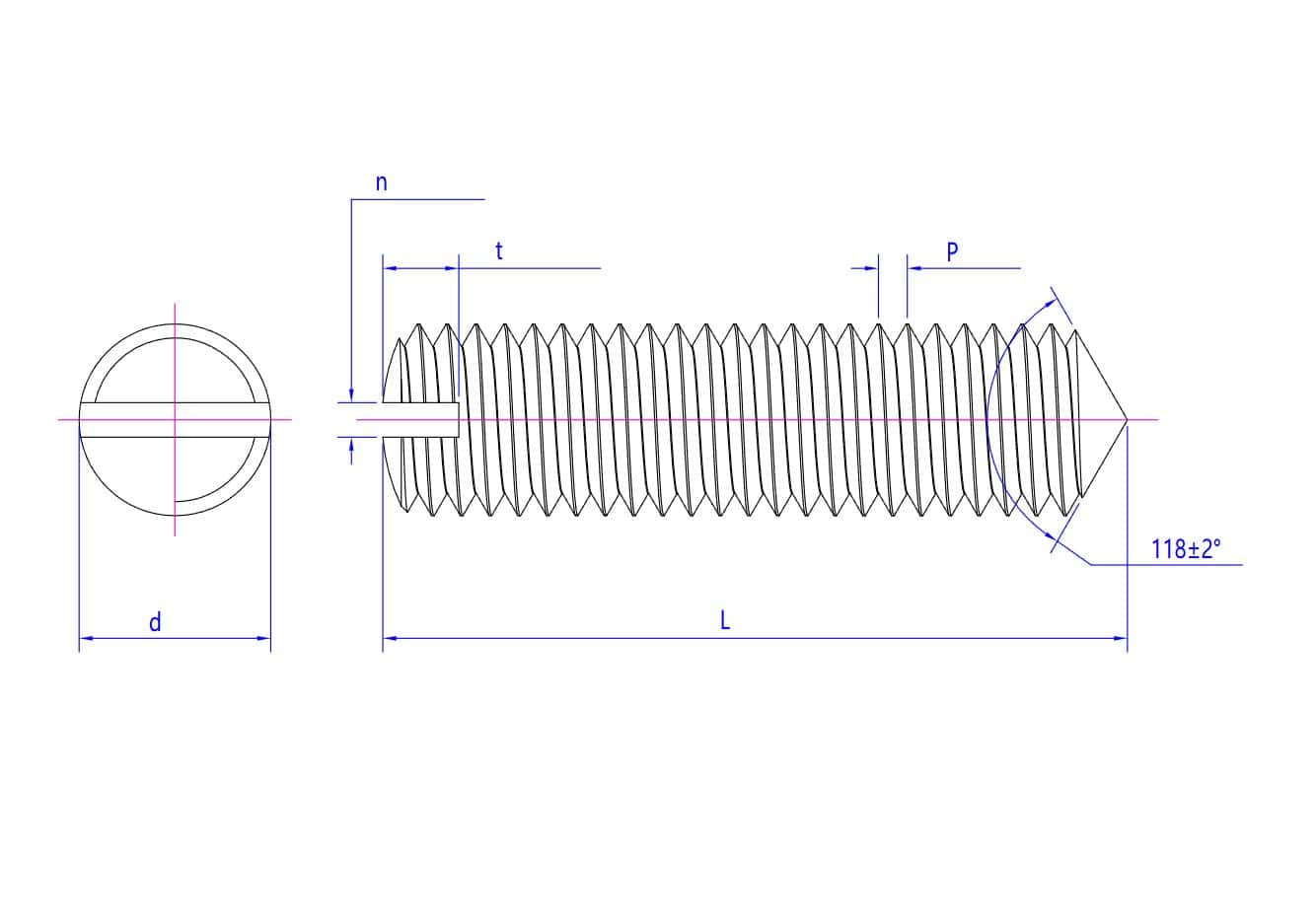

Τεχνικό σχέδιο βίδας ρύθμισης κωνικού άκρου με εγκοπή, με ετικέτες διάμετρος (d), μήκος (L), βήμα (P) και γωνία αιχμής 118±2°.

(ίντσα)	#0	#1	#2	#3	#4	#5	#6	#8	#10	#12	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4
Π	80	64\|72	56\|64	48\|56	40\|48	40\|44	32\|40\|48	32\|36	24\|32	24\|28	20\|28\|32	18\|24\|32	16\|24\|32	14\|20\|28	13\|20\|28	12\|18\|24	11\|18\|24	10\|16\|20
n μέγ	0.014	0.016	0.018	0.02	0.024	0.026	0.028	0.032	0.035	0.042	0.049	0.055	0.068	0.076	0.086	0.096	0.107	0.134
n min	0.01	0.012	0.014	0.016	0.018	0.02	0.022	0.026	0.029	0.035	0.041	0.047	0.06	0.068	0.076	0.086	0.097	0.124
t μέγ	0.02	0.02	0.025	0.028	0.031	0.036	0.04	0.046	0.053	0.061	0.068	0.083	0.099	0.114	0.13	0.146	0.161	0.193
t min	0.016	0.016	0.019	0.022	0.025	0.026	0.03	0.036	0.043	0.051	0.058	0.073	0.089	0.104	0.12	0.136	0.151	0.183

Οι βίδες με αυλακωτή κωνική αιχμή είναι ένας τύπος βίδας που χρησιμοποιείται για τη στερέωση ενός αντικειμένου σε ένα άλλο αντικείμενο χωρίς να χρειάζεται παξιμάδι.
Είναι ακέφαλοι, δηλαδή η βίδα δεν έχει κεφαλή που να προεξέχει πέρα από τη μεγάλη διάμετρο του σπειρώματος της βίδας.
Αυτές οι βίδες χρησιμοποιούνται συνήθως για τη σύνδεση τροχαλιών και γραναζιών σε άξονες, καθιστώντας τις ευέλικτες και αξιόπιστες συνδέσεις.
Ανάλογα με τη συγκεκριμένη εφαρμογή, διατίθενται σε διάφορα μεγέθη, υλικά και τύπους σπειρωμάτων.
