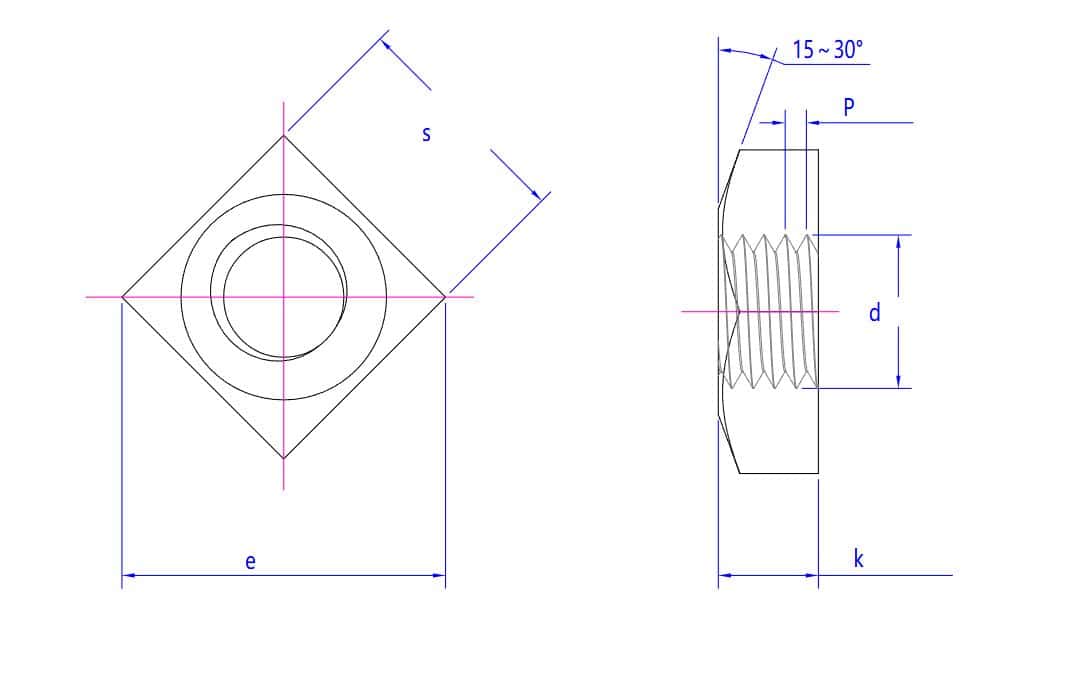

| (Mm) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| s max | 5.5 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 |
| s min | 5.2 | 6.64 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 | 20.16 | 23.16 | 26.16 | 29.16 | 33 | 35 |
| k max | 2.4 | 3.2 | 4 | 5 | 6.5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 |
| km | 1.4 | 2 | 2.8 | 3.8 | 5 | 6.5 | 8.5 | 9.2 | 11.2 | 13.2 | 14.2 | 16.2 | 16.9 |
| e min | 6.76 | 8.63 | 9.93 | 12.53 | 16.34 | 20.24 | 22.84 | 26.21 | 30.11 | 34.01 | 37.91 | 42.9 | 45.5 |
Die Vierkant-Schweißmutter DIN 928 aus Edelstahl ist eine robuste und zuverlässige Befestigungslösung für vielfältige industrielle Anwendungen. Gefertigt aus hochwertigem Edelstahl, bietet diese Vierkant-Schweißmutter hervorragende Korrosionsbeständigkeit und hohe Haltekraft und eignet sich daher ideal für den Einsatz in anspruchsvollen Umgebungen.
Hauptmerkmale
- Hergestellt aus Edelstahl für erhöhte Langlebigkeit und Korrosionsbeständigkeit
- Entspricht den DIN928-Normen für gleichbleibende Qualität
- Geeignet zum Anschweißen auf Paneele oder Konstruktionen zur sicheren Befestigung
- Bietet präzise Abmessungen, um optimale Passform und Leistung zu gewährleisten.
Technische Daten:
- Gewindegrößen (mm): M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24
- Teilung (P): Je nach Größe zwischen 0.5 mm und 3 mm.
- Maximale Einführtiefe (s max): 5.5 mm bis 36 mm
- Minimale Einführtiefe (s min): 5.2 mm bis 35 mm
- Maximale Schweißnahtdicke (k max): 2.4 mm bis 19 mm
- Mindestschweißnahtdicke (k min): 1.4 mm bis 16.9 mm
- Minimaler Randabstand (e min): 6.76 mm bis 45.5 mm
Die Vierkant-Schweißmutter DIN 928 aus Edelstahl ist ein unverzichtbares Bauteil für Händler, die eine hochwertige, korrosionsbeständige Befestigungslösung suchen. Dank der verschiedenen Größen und präzisen Spezifikationen ist eine zuverlässige Leistung in diversen industriellen und baulichen Anwendungen gewährleistet.
