Šroub s plochým šestihranem a podříznutím

Name: Šroub z nerezové oceli s plochým šestihranem a podříznutím, dlouhý závit typu L
SKU: 10193
Availability: InStock

Šroub z nerezové oceli s plochým šestihranem a podříznutím, dlouhý závit typu L

Vyrobeno z nerezové oceli pro odolnost proti korozi a pevnost.
Šestihranný nástrčný ovladač umožňuje snadné utahování.
Plochá konstrukce umožňuje zapuštěnou montáž a rovnoměrné rozložení zatížení.
Podříznutý prvek zajišťuje bezpečné uchycení a zabraňuje uvolnění.

Kategorie: Šrouby

Minimální objednávka: 10000 ks

Kontaktujte nás

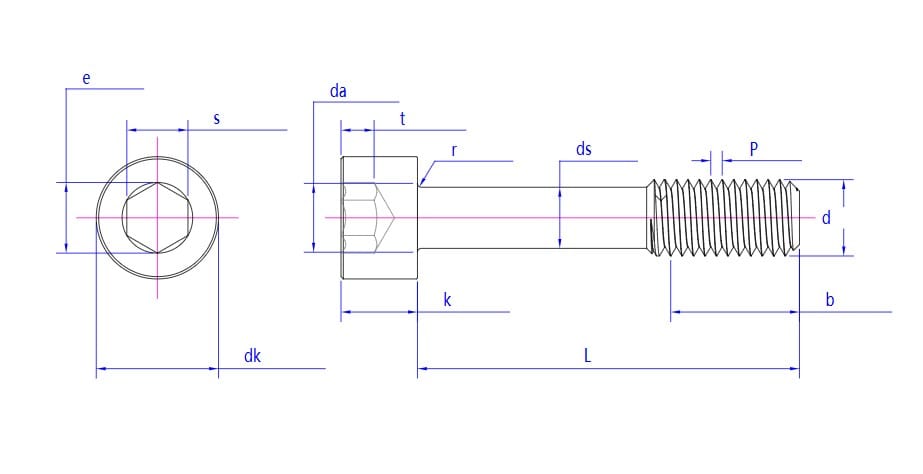

Technický výkres nerezového šroubu s válcovou hlavou s vyznačenými bočními/horními pohledy a klíčovými rozměry.

(mm)	M2.5	M3	M4	M5	M6	M8	M10	M12	M16	M20	M24	M30
P	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2.5	3	3.5
b max	10.9	13	15.4	17.6	20	24.5	29	33.5	42	51	60	73
b min	10	12	14	16	18	22	26	30	38	46	54	66
da max	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	17.7	22.4	26.4	33.4
r min	0.1	0.1	0.2	0.2	0.25	0.4	0.4	0.4	0.6	0.8	0.8	1
ds max	1.9	2.3	3.9	4.6	6.2	7.7	9.2	12.7	16.2	19.2	24.2	24.2
ds min	1.7	2.1	2.8	3.7	4.4	6	7.5	9	12.5	16	19	24
dk max	4.5	5.5	7	8.5	10	13	16	18	24	30	36	45
dk min	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	23.67	29.67	35.61	44.61
e min	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	16	19.44	21.73	25.15
k max	2.5	3	4	5	6	8	10	12	16	20	24	30
k min	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	15.57	19.48	23.48	29.48
s min	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	14.032	17.05	19.065	22.065
s max	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	14.212	17.23	19.275	22.275
t min	1.1	1.3	2	2.5	3	4	5	6	8	10	12	15.5

Šroub s plochým koncem a šestihrannou hlavou z nerezové oceli s podříznutím je vysoce kvalitní upevňovací řešení určené pro odolnost a přesnost. Tento produkt je ideální pro aplikace vyžadující šroub s plochým koncem a dlouhým závitem a zajišťuje bezpečné upevnění se zvýšenou odolností proti korozi.

Klíčové vlastnosti:

Vyrobeno z nerezové oceli pro odolnost proti korozi a pevnost
Šestihranný nástrčný klíč pro snadné utahování
Ploché provedení pro zapuštěnou montáž a rovnoměrné rozložení zatížení
Podřezání zajišťuje bezpečné uchycení a zabraňuje uvolnění
K dispozici v několika velikostech pro různé aplikace

Specifikace:

Různé průměry: od M2,5 do M30
Možnosti délky zahrnují verze s dlouhým závitem vhodné pro hlubší záběr
Přesné rozměry pro b, da, ds, dk, e, k, s a t dle individuálních velikostních norem
Vhodné pro použití se standardními nástroji a mechanickými sestavami

Šroub s plochým koncem a podříznutím kombinuje robustní konstrukci z nerezové oceli s praktickými konstrukčními prvky, což z něj činí spolehlivou volbu pro distributory, kteří hledají odolná a přesná upevňovací řešení v různých průmyslových a mechanických aplikacích.
